1、概念:

汽车行驶中,驾驶员通过操纵转向盘,经过一套传动机构,使转向轮在路面上偏转一定的角度来改变其行驶方向,确保汽车稳定安全的正常行驶。能使转向轮偏转以实现汽车转向的一整套机构称为汽车转向系。

2、功用:

用于使转向轮偏转,改变汽车的行驶方向,同时在汽车直行时,保持汽车稳定的直线行驶特性。

3、分类:

分为机械式转向系、液压式动力转向系、电动式动力转向系(EPS)三种。

4、组成:

由转向器、转向传动机构、转向操纵机构三部分组成。



分类

1、机械式转向系

特点:汽车的转向,完全由驾驶员所付的操纵力来实现的,操纵较费力,劳动强度较大,但其具有结构简单、工作可靠、路感性好、维护方便等优点。





2、液压式动力转向系

特点:液压式动力转向系操纵轻便,灵活省力,维护简单。目前,广泛应用于高速轿车和重型货车上。





3、电动式动力转向系(EPS)

优点:转向能力快、转向响应快、直线行驶稳定性好、低速机动性好。





组成

(1)转向操纵机构

主要由转向盘,转向柱,转向器等组成。

功用:产生转动转向器所必需的操纵力,同时也可根据需要调节转向盘位置。

转向盘也叫方向盘,呈圆形,主要作用是将驾驶员施加在转向盘的力矩传递给转向柱。其内部由金属架构成,外边包裹有柔软的合成橡胶或树脂,起到缓冲作用。

转向柱位于方向盘和转向盘之间,主要作用是将来自方向盘的转向力矩传递给转向器。转向柱主要由转向柱管、转向轴、转向传动轴、万向节、转向柱调整机构等组成。





(2)转向器

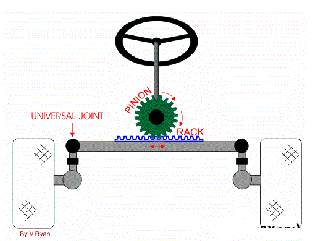

有齿轮齿条式转向器、循环球式转向器、蜗杆滚轮式转向器、蜗杆曲柄指销式转向器等几类。

功用:增大驾驶员作用在方向盘上的力矩。改变力的传递方向。






(3)转向传动机构

转向传动机构将转向器输出的力矩传递给转向桥两侧的转向节,使两侧转向轮偏转。同时,它使两侧转向轮偏转角度按一定关系变化,以保证汽车转向时车轮与地面的相对滑动尽可能小。

转向传动机构有拉杆式和平行式两种类型。



汽车转向系统的功能就是按照驾驶员的意愿控制汽车的行驶方向。

汽车转向系统对汽车的行驶安全至关重要,因此汽车转向系统的零件都称为保安件,是汽车安全必须要重视的系统。
